VMC LTR 2 Horizontale

LTR-2

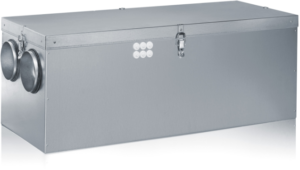

L’unité Enervent® LTR-2 convient particulièrement pour des appartements en immeubles ou pour des petites habitations.

Cette petite unité de ventilation mécanique contrôlée double flux permet de ventiler facilement un appartement ou une habitation comprenant : un séjour (+/- 28 m²), trois chambres (16 m², 12 m², 10 m²), une cuisine, deux sdb et deux WC .

Les dimensions réduites (voir hauteur et profondeur restreintes) de cette petite unité horizontale permettent son intégration dans un faux-plafond ou sur une étagère placée en hauteur dans un local technique.

Les unités horizontales de la série LTR d’Enervent® sont conçues pour être installées sur les toits, dans les combles, dans un faux plafond ou dans un local technique. Les unités de la série LTR sont bien isolées et peuvent être installées dans des endroits froids. L’unité nécessite toutefois une isolation supplémentaire (en option) si la température environnante chute en dessous de – 10°C. L’installation à l’horizontale permet très souvent de gagner beaucoup de place, de matériel et de temps de pose.

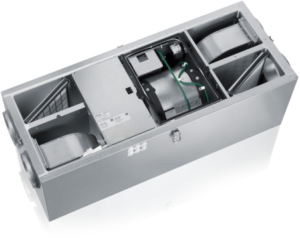

La structure simple, mais ingénieuse, ainsi que la faible chute de pression des groupes de ventilation double flux horizontaux d’Enervent® garantissent un fonctionnement optimal et économique.

Unité de Ventilation Horizontale 270 m³/h

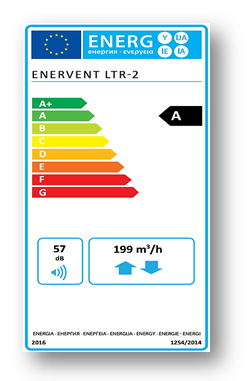

Rendement annuel de récupération de chaleur élevé : classe A
Échangeur à roue enthalpique
Traitement de l’air : filtres M5/M5
Filtres alternatifs : plissés F7
Version gauche et droit lorsque couvercle en haut
Deux possibilités de raccordement : couvercle en haut ou sur le côté
Résistance électrique de post-chauffe à puissance modulée de 0 à 400 W, désactivable
Ventilateurs Eco : 119/119 Watts
Alimentation : 230V / 50Hz
Conduites Ø : 125 mm
Largeur : 972 mm
Hauteur : 362 mm
Profondeur : 393 mm
Poids : 41 kg

Branchements des gaines

Lorsque l’unité de ventilation double flux LTR-2 est installée avec le couvercle de service vers le haut, c’est-à-dire avec les brides de raccordement juxtaposées, la gaine de pulsion peut être située à gauche ou à droite.

Lorsque l’unité de ventilation double flux LTR-2 est installée avec le couvercle sur le côté, c’est-à-dire avec les brides de raccordement superposées, contre un mur par exemple, le branchement de la gaine de pulsion se fait à droite, du fait de la position de la purge d’eau de condensation.

Lorsqu’une installation ne nécessite pas de raccordement à la purge pour l’évacuation des condensats, comme c’est souvent le cas avec les unités Enervent du fait de la roue enthalpique, l’unité de ventilation double flux LTR-2 peut être placée sur son flan opposé de telle sorte que le branchement de la gaine de pulsion se fait à gauche.

Toutes les unités de ventilation double flux de la série LTR sont conçues de manière à présenter, d’un côté, les brides de raccordement vers l’extérieur (air neuf extérieur et air vicié rejeté) et, de l’autre côté, les brides de raccordement vers l’intérieur (air pulsé et air extrait).

Documents à télécharger

Télécharger la fiche produit Enervent LTR-2

Télécharger la brochure technique Enervent LTR-2

Tableau commande

	eAir	eWind
Paramètres de la vitesse du ventilateur	Via les modes de fonctionnement	Via les modes de fonctionnement
Valeur de consigne de la température de l’air pulsé	V	V
Commande du post-chauffage électrique	V	V
Mode éco	V	V
Mode surpression temporisée	V	V
Alarme et rappel de maintenance	V	V
Gestion automatique en fonction du taux d'humidité relative (%Hr)	V	V
Gestion automatique en fonction du taux de CO2	option*	option*
By-pass automatique	V	V
Rafraichissement nocturne estival automatique	V	V
Récupération automatique de la fraicheur intérieure en été	V	V
Visualisation des paramètres d'usine	V	V
Visualisation des fonctions actives	V	V
Visualisation des mesures (t°, %Hr, CO2 si sonde placée, rendement)	V	V
Commande pour le moteur d'une vanne à 3 voies	V	V
Connectivité KNX	option*	option*
Interface utilisateur Internet	V
Modbus RTU	V	V
Modbus TCP/IP	V	V
Possibilité de raccorder deux panneaux à une unité	V	V
Contrôle de la batterie d'eau chaude	V	V
Contrôle de la batterie d'eau froide	V	V
Fonction surventilation (boost)	V	V
Programmes horaires	V
Rafraîchissement nocturne programmable	V
Gestion automatique en fonction de la température	option*
Mode de pression de gaine constante	V
Compensation pour l’aspiration centralisée et ou de la hotte	option*
Assistant de paramétrage	V	V
Plug and Play	V	V
* Fonction disponible en option moyennant équipement complémentaire

Modèles disponibles

LTR-2 eWind E
Avec résistance intégrée de 400 W
LTR-2 eWind W
Avec batterie eau chaude
LTR-2 eAir E équivalent à LTR-2 MDE
Avec résistance intégrée de 400 W
LTR-2 eAir W équivalent à LTR-2 MDW
Avec batterie eau chaude
