LTR-4

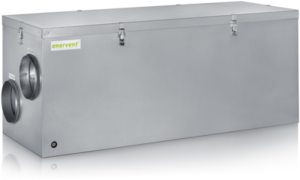

L’unité Enervent® LTR-4 convient parfaitement pour des grosses villas ou de très grands appartements.
Cette unité de ventilation mécanique contrôlée double flux permet de ventiler correctement une habitation comprenant : un séjour (+/- 40-50 m²), une cuisine, quatre chambres (20 m², 18 m², 14 m², 12 m²), un bureau (16 m²), un dressing, une buanderie et deux WC.
Les unités horizontales de la série LTR d’Enervent® sont conçues pour être installées sur les toits, dans les combles, dans un faux plafond ou dans un local technique. Les unités de la série LTR sont bien isolées et peuvent être installées dans des endroits froids. L’unité nécessite toutefois une isolation supplémentaire (en option) si la température environnante chute en dessous de – 10°C. L’installation à l’horizontale permet très souvent de gagner beaucoup de place, de matériel et de temps de pose.

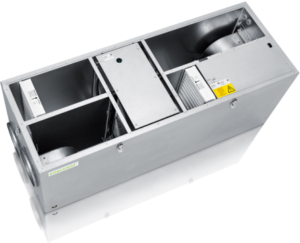

La structure simple, mais ingénieuse, ainsi que la faible chute de pression des groupes de ventilation double flux horizontaux d’Enervent® garantissent un fonctionnement optimal et économique.
Unité de Ventilation Horizontale 522m³/h
- Taux annuel de récupération de chaleur élevé : classe A
- Échangeur à roue enthalpique
- Traitement de l’air : filtres plissés F7/M5
- Filtres alternatifs : F7/F7
- Version gauche ou droite lorsque brides juxtaposées
- Deux possibilités de raccordement : couvercle en haut ou sur le côté
- Résistance électrique de post-chauffe à puissance modulée de 0 à 800 W, désactivable
- Disponible avec batteries eau chaude ou froide
- Ventilateurs Eco : 163/163 Watts
- Alimentation : 230V / 50Hz
- Conduites Ø : 200 mm
- Largeur : 1455 mm
- Hauteur : 594 mm
- Profondeur : 536 mm
- Poids : 85 kg
Branchements des gaines
Lorsque l’unité de ventilation double flux LTR-4 est installée avec le couvercle de service vers le haut, c’est-à-dire avec les brides de raccordement juxtaposées, la gaine de pulsion peut être située à gauche ou à droite.
Lorsque l’unité de ventilation double flux LTR-4 est installée avec le couvercle sur le côté, c’est-à-dire avec les brides de raccordement superposées, contre un mur par exemple, le branchement de la gaine de pulsion se fait à droite, du fait de la position de la purge d’eau de condensation.
Lorsqu’une installation ne nécessite pas de raccordement à la purge pour l’évacuation des condensats, comme c’est souvent le cas avec les unités Enervent du fait de la roue enthalpique, l’unité de ventilation double flux LTR-4 peut être placée sur son flan opposé de telle sorte que le branchement de la gaine de pulsion se fait à gauche.
Toutes les unités de ventilation double flux de la série LTR sont conçues de manière à présenter, d’un côté, les brides de raccordement vers l’extérieur (air neuf extérieur et air vicié rejeté) et, de l’autre côté, les brides de raccordement vers l’intérieur (air pulsé et air extrait).
Documents à télécharger
Télécharger la fiche produit Enervent LTR-4
Télécharger la brochure technique Enervent LTR-4
Tableau commande
eAir | eWind |
|
---|---|---|
Paramètres de la vitesse du ventilateur | ||
Valeur de consigne de la température de l’air pulsé | ||
Commande du post-chauffage électrique | ||
Mode éco | ||
Mode surpression temporisée | ||
Alarme et rappel de maintenance | ||
Gestion automatique en fonction du taux d'humidité relative (%Hr) | ||
Gestion automatique en fonction du taux de CO2 | ||
By-pass automatique | ||
Rafraichissement nocturne estival automatique | ||
Récupération automatique de la fraicheur intérieure en été | ||
Visualisation des paramètres d'usine | ||
Visualisation des fonctions actives | ||
Visualisation des mesures (t°, %Hr, CO2 si sonde placée, rendement) | ||
Commande pour le moteur d'une vanne à 3 voies | ||
Connectivité KNX | ||
Interface utilisateur Internet | ||
Modbus RTU | ||
Modbus TCP/IP | ||
Possibilité de raccorder deux panneaux à une unité | ||
Contrôle de la batterie d'eau chaude | ||
Contrôle de la batterie d'eau froide | ||
Fonction surventilation (boost) | ||
Programmes horaires | ||
Rafraîchissement nocturne programmable | ||
Gestion automatique en fonction de la température | ||
Mode de pression de gaine constante | ||
Compensation pour l’aspiration centralisée et ou de la hotte | ||
Assistant de paramétrage | ||
Plug and Play | ||
* Fonction disponible en option moyennant équipement complémentaire |
Modèles disponibles
- LTR-4 eWind E
Avec résistance intégrée de 800 W - LTR-4 eWind W
Avec batterie eau chaude - LTR-4 eWind E-CG
Avec résistance intégrée de 800 W et batterie eau froide - LTR-4 eAir E équivalent à LTR-4 MDE
Avec résistance intégrée de 800 W - LTR-4 eAir W équivalent à LTR-4 MDW
Avec batterie eau chaude - LTR-4 eAir E-CG équivalent à LTR-4 MDE-CG
Avec résistance intégrée de 800 W et batterie eau froide - LTR-4 eAir CG-W équivalent à LTR-4 MD CG-W
Avec batterie eau chaude et batterie eau froide
