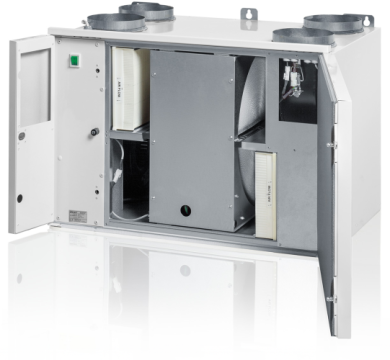

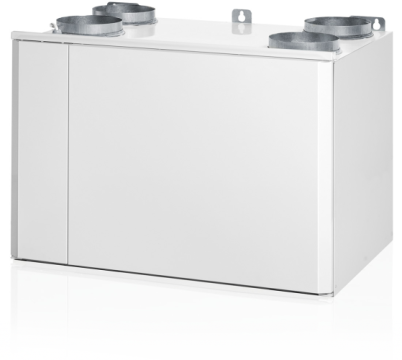

 Pingvin XL VMC EnerventPingvin XL VMC Enervent

L’unité Enervent® Pingvin XL est adaptée à de grandes habitations ou à de très grands appartements.

Cette unité de ventilation mécanique contrôlée double flux permet de ventiler correctement une habitation comprenant : un séjour (+/- 40 à 50 m²), une cuisine, quatre chambres (20 m², 18 m², 14 m² et 12 m²), un bureau (16 m²), un dressing, deux sdb, une sdd, une buanderie et deux WC.

L’unité en elle-même est toute petite par rapport à sa capacité. On peut ainsi l’installer dans des espaces réduits, soit au-dessus du chauffe-eau dans un local technique.

 EcoDesign Enervent Pingvin XL

Unité de Ventilation Verticale 504 m³/h

  • Taux annuel de récupération de chaleur élevé : classe A
  • Échangeur à roue enthalpique
  • Raccordement à une hotte possible (option)
  • Traitement de l’air : filtres type cassettes M5/M5
  • Filtres alternatifs : cassettes F7
  • Disponible en version gauche ou droite
  • Résistance électrique de post-chauffe à puissance modulée de 0 à 800 W, désactivable
  • Disponible avec batteries eau chaude ou froide
  • Ventilateurs Eco : 163/163 Watts
  • Alimentation : 230V / 50Hz
  • Conduites Ø : 160 mm
  • Largeur : 780 mm
  • Hauteur : 540 mm
  • Profondeur : 555 mm
  • Poids : 63 kg

Branchements des gaines

La Pingvin XL est disponible avec un agencement des branchements des gaines avec pulsion à droite ou à gauche.
La Pingvin XL est disponible en version « click ».

Branchement via système « click »

Le système « click » mis au point par Enervent permet un branchement de l’unité double flux via une pièce intermédiaire fixée au plafond et raccordée au réseau de gainage.

L’avantage du système « click » réside dans la possibilité d’effectuer préalablement tout le réseau de gainage pendant la phase de gros-œuvre et de venir raccorder facilement et de manière parfaitement étanche l’unité de ventilation double flux au moment de la mise en service (en fin de chantier, hors poussières …).

Documents à télécharger

Télécharger la fiche produit Enervent Pingvin XL

Télécharger la brochure technique Enervent Pingvin XL



Tableau commande

eAir
eAir
eWind
eWind
Paramètres de la vitesse du ventilateur
Via les modes de fonctionnement
Via les modes de fonctionnement
Valeur de consigne de la température de l’air pulsé
V
V
Commande du post-chauffage électrique
V
V
Mode éco
V
V
Mode surpression temporisée
V
V
Alarme et rappel de maintenance
V
V
Gestion automatique en fonction du taux d'humidité relative (%Hr)
V
V
Gestion automatique en fonction du taux de CO2
option*
option*
By-pass automatique
V
V
Rafraichissement nocturne estival automatique
V
V
Récupération automatique de la fraicheur intérieure en été
V
V
Visualisation des paramètres d'usine
V
V
Visualisation des fonctions actives
V
V
Visualisation des mesures (t°, %Hr, CO2 si sonde placée, rendement)
V
V
Commande pour le moteur d'une vanne à 3 voies
V
V
Connectivité KNX
option*
option*
Interface utilisateur Internet
V
Modbus RTU
V
V
Modbus TCP/IP
V
V
Possibilité de raccorder deux panneaux à une unité
V
V
Contrôle de la batterie d'eau chaude
V
V
Contrôle de la batterie d'eau froide
V
V
Fonction surventilation (boost)
V
V
Programmes horaires
V
Rafraîchissement nocturne programmable
V
Gestion automatique en fonction de la température
option*
Mode de pression de gaine constante
V
Compensation pour l’aspiration centralisée et ou de la hotte
option*
Assistant de paramétrage
V
V
Plug and Play
V
V
* Fonction disponible en option moyennant équipement complémentaire

Modèles disponibles

  • Pingvin XL eWind E droite
    Pulsion à droite et résistance intégrée de 800 W
  • Pingvin XL eWind E gauche
    Pulsion à gauche et résistance intégrée de 800 W
  • Pingvin XL eWind W droite
    Pulsion à droite et batterie eau chaude
  • Pingvin XL eWind W gauche
    Pulsion à gauche et batterie eau chaude
  • Pingvin XL eWind E-CG droite
    Pulsion à droite et résistance intégrée de 800 W et batterie eau froide
  • Pingvin XL eWind E-CG gauche
    Pulsion à gauche et résistance intégrée de 800 W et batterie eau froide
  • Pingvin XL eAir E droite équivalent à Pingvin XL MDE droite
    Pulsion à droite et résistance intégrée de 800 W
  • Pingvin XL eAir E gauche équivalent à Pingvin XL MDE gauche
    Pulsion à gauche et résistance intégrée de 800 W
  • Pingvin XL eAir W droite équivalent à Pingvin XL MDW droite
    Pulsion à droite et batterie eau chaude
  • Pingvin XL eAir W gauche équivalent à Pingvin XL MDW gauche
    Pulsion à gauche et batterie eau chaude
  • Pingvin XL eAir E-CG droite équivalent à Pingvin XL MDE-CG droite
    Pulsion à droite et résistance intégrée de 800 W et batterie eau froide
  • Pingvin XL eAir E-CG gauche équivalent à Pingvin XL MDE-CG gauche
    Pulsion à gauche et résistance intégrée de 800 W et batterie eau froide
