Pinion

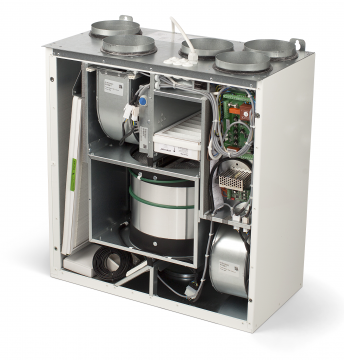

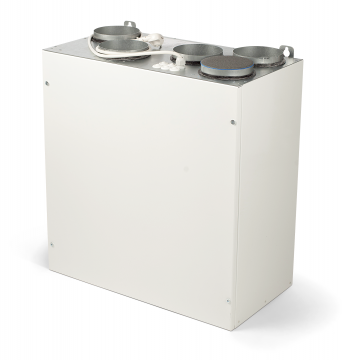

L’unité Enervent® Pinion est une petite unité très silencieuse qui convient parfaitement à des appartements ou à tout autre espace restreint.
Enervent propose différentes possibilités d’installation. Elle peut être utilisée en tant qu’unité autonome ou être installée conjointement avec une hotte aspirante.
La Pinion est conçue pour être placée dans un meuble de cuisine, au dessus de la hotte et directement raccordée à celle-ci, ce qui permet de récupérer l’espace généralement perdu au dessus de la hotte. En effet, la largeur et la profondeur de la Pinion ont été calculées de manière à permettre l’intégration de cette petite unité dans un meuble de cuisine, idéalement au dessus et directement raccordée à une hotte adaptée.
Alternativement, la hotte et l’unité Pinion peuvent se trouver dans des locaux différents et être reliées par un conduit. La hotte aspirante peut être une hotte Francke 250-10 vendue par Enervent ou tout autre modèle adapté.
La Pinion est disponible avec le système « click » facilitant le montage au plafond.
Le système « click » mis au point par Enervent® permet un branchement de l’unité double flux via une pièce intermédiaire fixée au plafond et raccordée au réseau de gainage.
L’avantage du système « click » réside dans la possibilité d’effectuer préalablement tout le réseau de gainage pendant la phase de gros-œuvre et de venir raccorder facilement et de manière parfaitement étanche l’unité de ventilation double flux au moment de la mise en service (en fin de chantier, hors poussières …).
Unité de Ventilation Verticale Compacte 241 m³/h
- Rendement annuel de récupération de chaleur élevé : classe A
- Échangeur à roue enthalpique
- Traitement de l’air : filtres plissés F7 / à poches M5
- Possibilité de placement dans les meubles de cuisine
- Disponible en version gauche ou droite
- Hotte Enervent H1 ou Franke (en option), disponible en blanc ou acier inox
- Résistance électrique de post-chauffe à puissance modulée de 0 à 800 W, désactivable
- Ventilateurs Eco : 118/118 Watts
- Alimentation : 230V / 50Hz
- Conduites Ø : 125 mm
- Largeur : 598 mm
- Hauteur : 630 mm
- Profondeur : 320 mm
- Poids : 53 kg
Branchements des gaines
La Pinion est disponible avec un agencement des branchements des gaines avec pulsion à droite ou à gauche.
Documents à télécharger
Télécharger la fiche produit Enervent Pinion
Télécharger la brochure technique Enervent Pinion
Tableau commande eWind
 eWind |
|
|---|---|
| Paramètres de la vitesse du ventilateur | |
| Valeur de consigne de la température de l’air pulsé | |
| Commande du post-chauffage électrique | |
| Mode éco | |
| Mode surpression temporisée | |
| Alarme et rappel de maintenance | |
| Gestion automatique en fonction du taux d'humidité relative (%Hr) | |
| Gestion automatique en fonction du taux de CO2 | |
| By-pass automatique | |
| Rafraichissement nocturne estival automatique | |
| Récupération automatique de la fraicheur intérieure en été | |
| Visualisation des paramètres d'usine | |
| Visualisation des fonctions actives | |
| Visualisation des mesures (t°, %Hr, CO2 si sonde placée, rendement) | |
| Commande pour le moteur d'une vanne à 3 voies | |
| Connectivité KNX | |
| Interface utilisateur Internet | |
| Modbus RTU | |
| Modbus TCP/IP | |
| Possibilité de raccorder deux panneaux à une unité | |
| Contrôle de la batterie d'eau chaude | |
| Contrôle de la batterie d'eau froide | |
| Fonction surventilation (boost) | |
| Programmes horaires | |
| Rafraîchissement nocturne programmable | |
| Gestion automatique en fonction de la température | |
| Mode de pression de gaine constante | |
| Compensation pour l’aspiration centralisée et ou de la hotte | |
| Assistant de paramétrage Plug and Play | |
| * Fonction disponible en option moyennant équipement complémentaire | |
Modèles disponibles
- Pinion eWind E droite
Pulsion à droite et résistance intégrée de 800 W - Pinion eWind E gauche
Pulsion à gauche et résistance intégrée de 800 W
